麗瀑首個單晶光伏發電項目案例。

?

該別墅為聯排別墅，屋頂為斜瓦屋頂，屋面傾角約20度，南北朝向。做起棚式支架，支架傾角10度。因屋頂高低不一致，需調整支架立柱致組件高度一致，固定基座處敲除瓦片，現場澆筑水泥墩做防水封堵處理。安裝18塊270w單晶硅太陽能電池板，安裝容量4.86kw。

設計方案

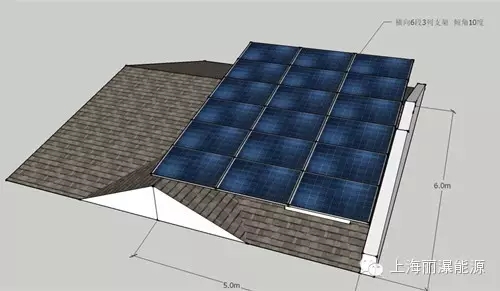

1設計效果圖

2發電量估算

本光伏系統的年發電量約為10604度，可省燃油3186.81升或節省標準煤4412.51千克，這也意味著少排放12220.2千克的二氧化碳144.63千克的二氧化硫和52.7千克氮氧化物。同時減少因火力發電產生的3333.9千克粉塵，節約49027.89升凈水。

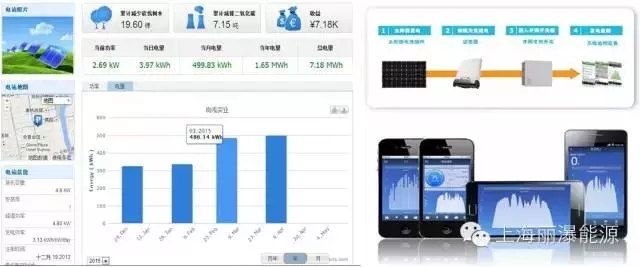

3監控

采用第三方監控系統實現整個光伏系統的監控和展示。用戶可在電腦和移動設備上進行發電系統查看。

施工現場

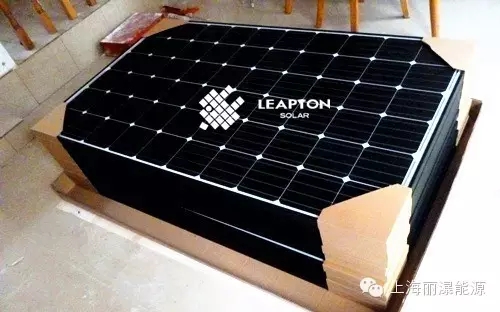

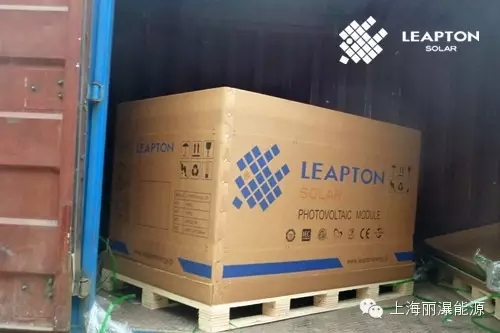

1貨物進場

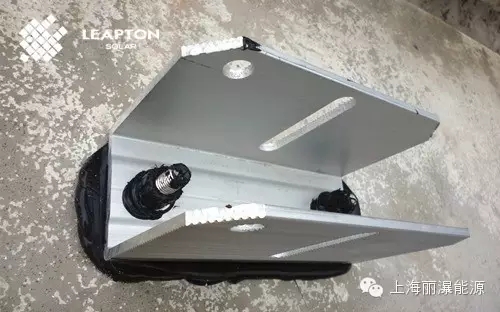

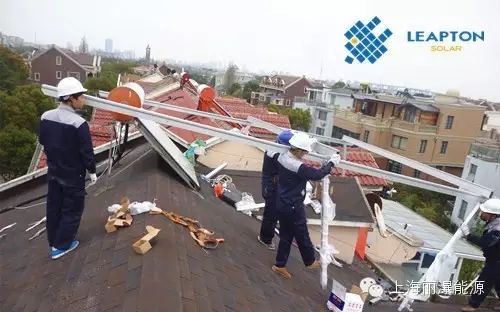

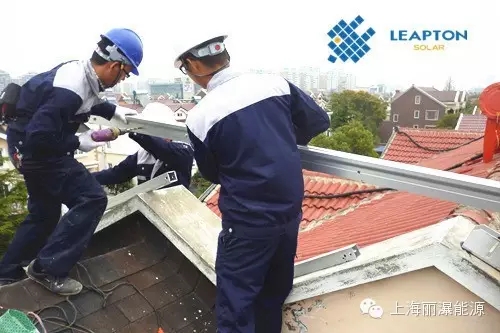

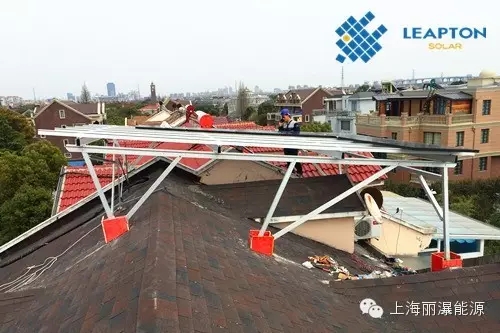

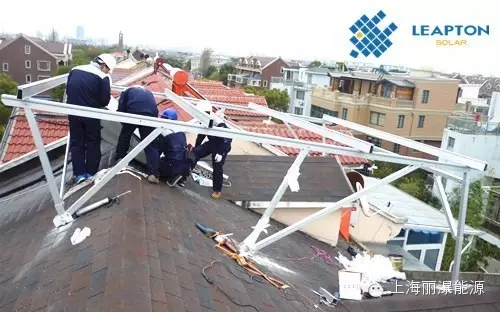

2安裝支架

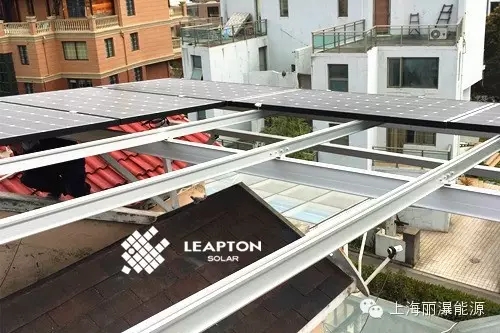

3安裝組件

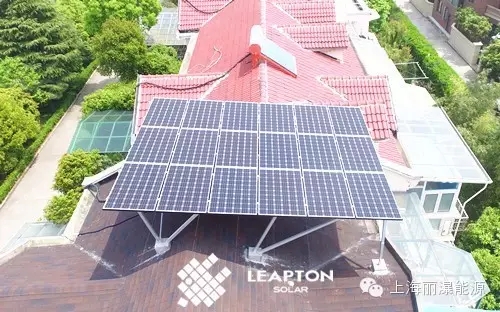

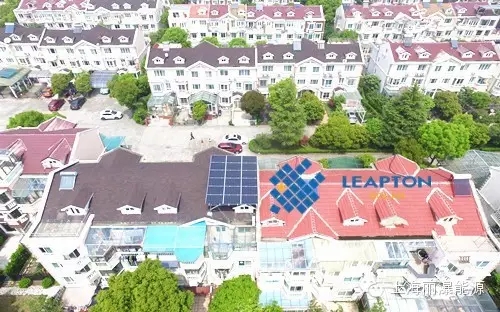

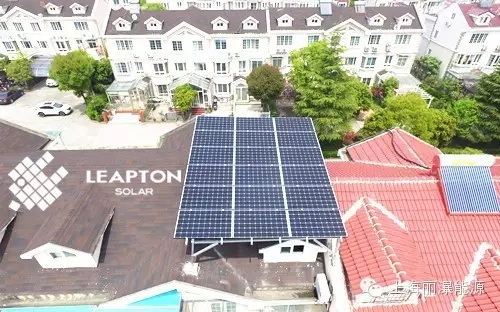

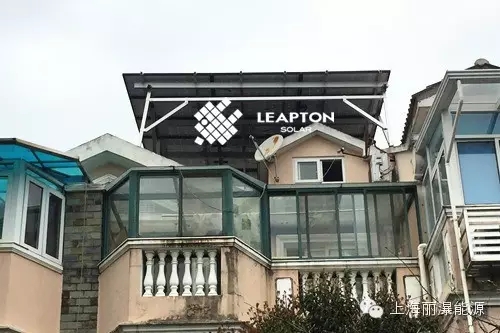

最終效果
